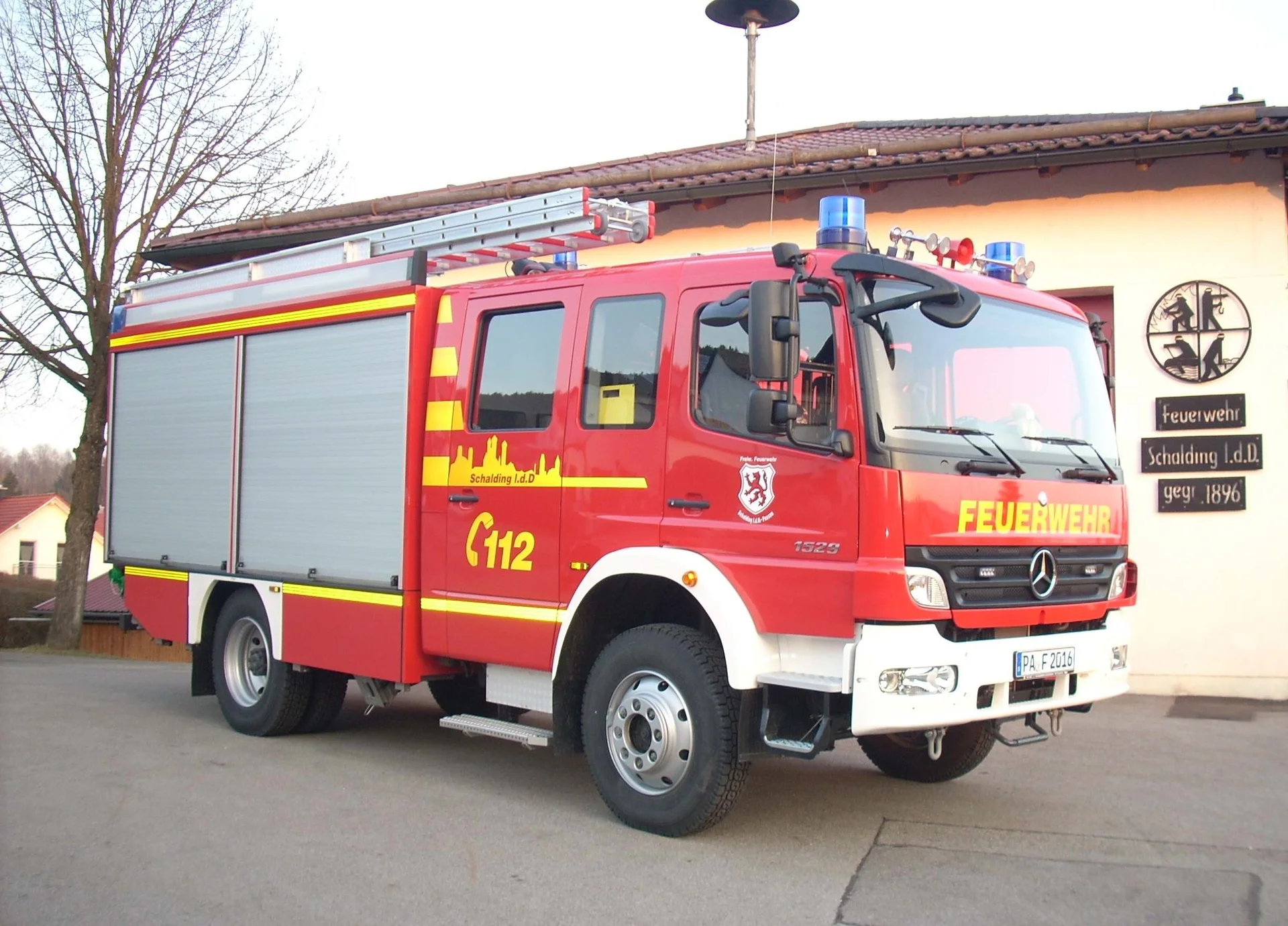

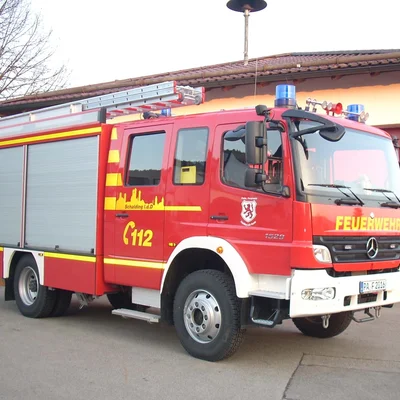

LF 20/16 (Löschfahrzeug)

Technische Daten:



Fahrgestell

Erstzulassung                                22.02.2011

Hersteller                                      MB 1529 Atego mit Permanentallrad

Leistung                                        210 KW / 286 PS bei 2200 min^-1

Hubraum                                      6374 cm³

Höchstgeschwindigkeit             100 km/h

Elektrische Anlage                       24 V

Besatzung                                    1+ 8

Gewicht                                         Vorderachse 5600 kg

                                                       Hinterachse 10000 kg

                                                       Zul. Gesamtgewicht:

                                                       14500 Kg

Abmessungen                             Länge: 8200 mm über Haspel

                                                       Breite:  2500 mm

                                                       Höhe:  3290 mm



Aufbau

Hersteller                                      Albert Ziegler GmbH & Co. KG

Typ                                                 LF 20/16

Pumpe                                          FPN 10 – 2000 - 1 H

      Norm                                       DIN EN 1028

      Stufenzahl                              1

      Nennförderstrom                  2000 l/min

      Nennförderdruck                  10 bar

      Geodätische Nennsaughöhe: 3 m

      Entlüftung                                2 x Trokomat

      Anschlüsse

        Sauganschluss                        1 A

        Druckabgänge                          je 2 B seitlich

                                                           1 C für

                                                           Schnellangriffshaspel

Füllleitung          1 zum Wasserbehälter über die Pumpe

                             1 zum Wasserbehälter über 2 B

                                                                      Druckanschlüsse

Wassertank                                   2400 l

Schaummittel                                120 l

Lichtmast pneumatisch             6 x Xenon AS 200 Scheinwerfer

                                                     4 x Fern, 2 x Nah

                                                     elektrisch verstellbar

Schnellangriff                           Formstabiler Druckschlauch

                                                    ND 30m S28

Signalanlage                             2 x B2 Blitz-Kennleuchten

                                                    auf Fahrerhausdach

                             je 1 LED Blitz-Kennleuchte im Heck li. u. re.

                                                     2 LED Frontblitzer

                                                     1 Blitz-Kennleuchte auf Lichtmast

                                                   5 gelbe Blitzleuchten im Heck
